Почему горячеоцинкованная цепь снижает прочность на разрыв?

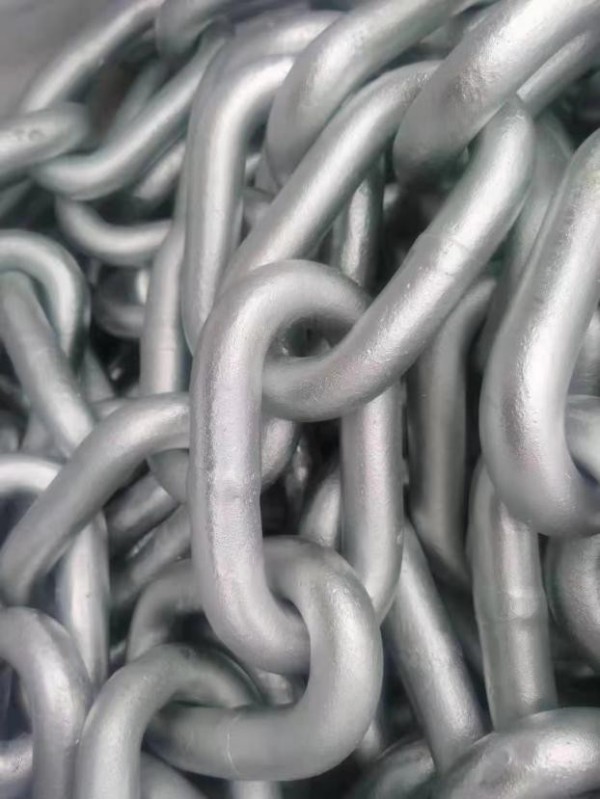

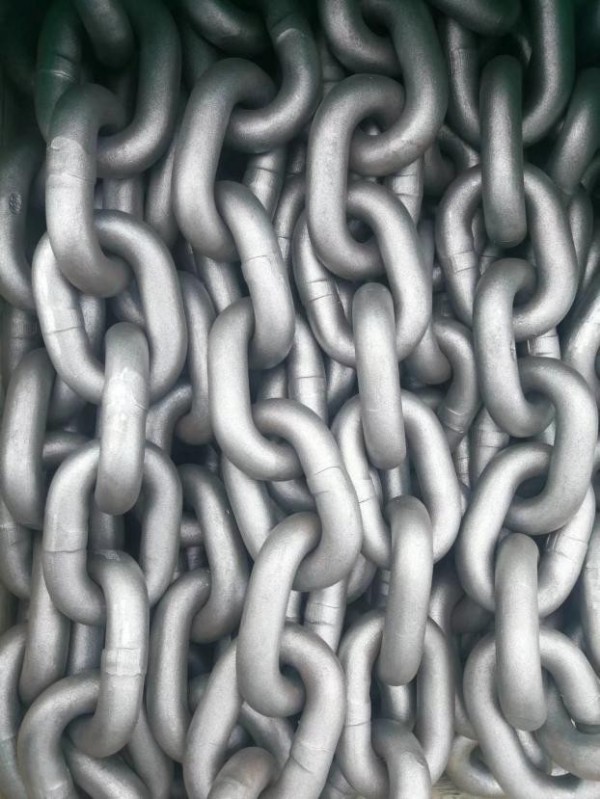

Горячее цинкование влияет на прочность цепи на разрыв, особенно это касается цепей, прошедших термическую обработку. Для цепей, не прошедших термическую обработку, горячее цинкование оказывает незначительное влияние на прочность цепи на разрыв.

Почему горячее цинкование снижает прочность цепи на разрыв после термообработки? Для начала необходимо проанализировать процесс термообработки, который состоит из двух этапов: закалки и отпуска.

Закалка повышает твёрдость цепи, а отпуск — её прочность на разрыв. При термообработке цепи температура отпуска составляет около 450 градусов Цельсия, а температура раствора горячего цинкования — 500 градусов Цельсия. Цепь, отпущенную при температуре около 450 градусов Цельсия, затем погружают в расплавленный цинк температурой 500 градусов Цельсия. На этом этапе расплавленный цинк действует как термообрабатывающее средство для цепи.

Вторичный отпуск, эквивалентный отжигу, нейтрализует эффект первого отпуска. Целью отпуска является повышение ударной вязкости и предела прочности на разрыв, что снижает его влияние.

Использование этого метода соответственно снижает натяжение цепи, как правило, на 15–25%. Поэтому для изделий, требующих высокой прочности на разрыв после горячего цинкования, крайне важно уделять особое внимание температуре цинковой ванны во время процесса горячего цинкования.

Цепь следует закалять при температуре ниже 450 градусов Цельсия, чтобы свести к минимуму влияние горячего цинкования на прочность цепи на разрыв.
