Почему горячее цинкование снижает прочность цепей на разрыв? Анализ ключевых моментов процесса.

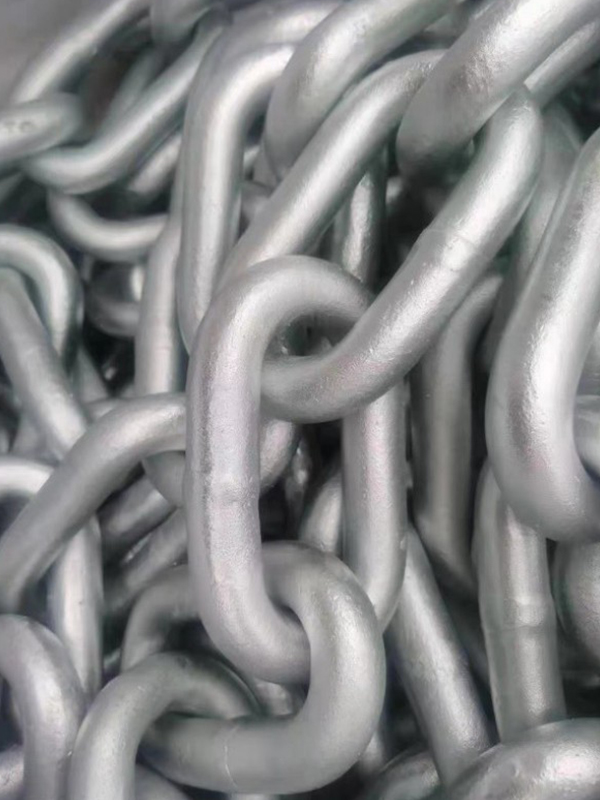

При производстве цепей процесс горячего цинкования может повлиять на прочность цепи на разрыв, особенно цепей, прошедших термическую обработку. Ниже представлен подробный анализ конкретных причин и решений:

1.Конфликт между процессами термообработки и горячего цинкования

Цепочка термической обработки обычно включает два основных этапа:

Закалка : увеличивает твердость цепи.

Закалка (приблизительно 450 ℃ ): повышает прочность и прочность цепи на разрыв.

Температура цинковой ванны при горячем цинковании обычно составляет около 500 °C . При погружении цепи, прошедшей отпуск (450 °C ), в цинковую ванну с температурой 500 °C высокая температура цинковой ванны эквивалентна вторичному отпуску цепи , что приводит к частичному сведению эффекта отпуска на нет, что приводит к явлению, аналогичному «отжигу». Это снижает прочность и прочность цепи на разрыв, как правило, на 15–25% .

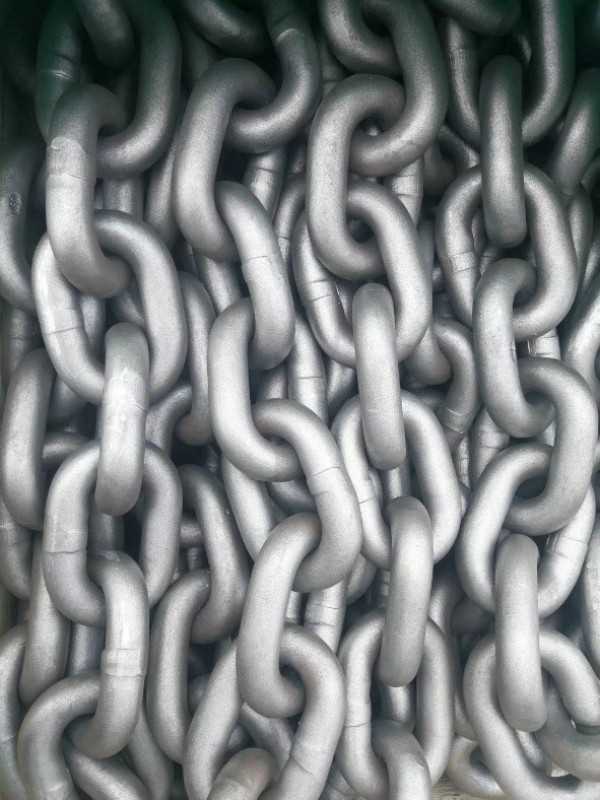

2.Влияние необработанных цепей

Для цепей, не прошедших термическую обработку, горячее цинкование оказывает минимальное влияние на их прочность на разрыв, поскольку их внутренняя структура не подвергалась процессу высокотемпературного отпуска, а температура цинковой ванны не изменяет их механических свойств.

3.Решение: Контролируйте температуру цинковой ванны.

Если от изделия требуется высокая прочность на разрыв, рекомендуется:

Температура цинковой жидкости контролируется на уровне ниже 450 ℃ , чтобы избежать превышения температуры отпуска цепи, тем самым минимизируя воздействие на натяжение.

Заключение : Основная причина снижения натяжения цепи при горячем цинковании заключается в снижении эффекта закалки, вызванного высокотемпературным расплавленным цинком. Оптимизация температуры цинкования позволяет эффективно сбалансировать коррозионную стойкость и механические свойства, обеспечивая надежную эксплуатацию цепи в суровых условиях.
